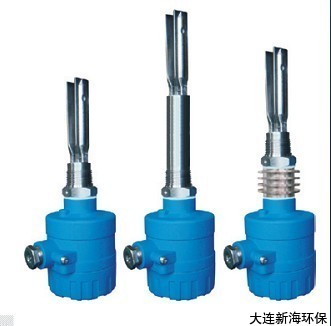

UYZ型音叉式物位限位開關是一種通用型的物位限位開關。音叉由壓電晶體激勵產生振動，當音叉被液體或固體浸沒時振動頻率發生變化， 這個頻率變化由電子線路檢測出來并輸出一個開關量。音叉式物位限位開關不受介質電參數以及湍流、攪動、氣泡、 振動等因素的影響，無活動部件，因此無需維護和調整，是復雜工況下物位開關的理想選擇。
概述
UYZ型音叉式物位限位開關是一種通用型的物位限位開關。音叉由壓電晶體激勵產生振動，當音叉被液體或固體浸沒時振動頻率發生變化， 這個頻率變化由電子線路檢測出來并輸出一個開關量。音叉式物位限位開關不受介質電參數以及湍流、攪動、氣泡、 振動等因素的影響，無活動部件，因此無需維護和調整，是復雜工況下物位開關的理想選擇。
產品特點
◆適應性強：被測物料不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響。
◆ 免于維護：由于音叉限位開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投運便不要維護。
◆不需調校：由于音叉限位開關的檢測不受被測介質電參數及密度的影響，所以無論測量何種液體都不需現場調校。
主要技術指標
◇供電電壓： DC 24V或AC 220V
◇工作溫度: 叉體 -40～150℃
儀表 -30～70℃
◇工作壓力： 小于2MＰa
◇介質密度： 最低0.7g/cm3
◇輸出方式: 繼電器輸出（AC220V/3A,DC 30V/3A）
◇輸出延時： 1～20秒可調
◇防爆標志： dⅡBT4
◇功 耗: 1W
◇安裝接頭： R1
◇電氣接口： M20×1.5
型號構成
UYZ | 阻旋式物位開關 | ||||||||
| 代碼 | 物料溫度 | |||||||
| —P | 100℃ | |||||||
| —D | 150℃ | |||||||
|
| 代碼 | 供電電源 | ||||||
|
| 1 | 220VAC | ||||||
|
| 2 | 24VDC | ||||||
|
|
|
| 代碼 | 壓力等級 | ||||
|
|
|
| P | 1MP | ||||
|
|
|
| G | 2MP | ||||
|
|
|
|
| 代碼 | 接液材質 | |||
|
|
|
|
| 1 | 304 | |||
|
|
|
|
| 2 | PTFE | |||
|
|
|
|
|
| 代碼 | 安裝方式 | ||
|
|
|
|
|
| F | 法蘭 | ||
|
|
|
|
|
| W | 螺紋 | ||
|
|
|
|
|
|
| 代碼 | 防爆形式 | |
|
|
|
|
|
|
| 0 | 普通型 | |
|
|
|
|
|
|
| 6 | 隔爆型 | |
|
|
|
|
|
|
|
| □傳感器總長mm | |
|
|
|
|
|
|
|
| －□叉體長度100mm | |
| |||||||||
外形尺寸
