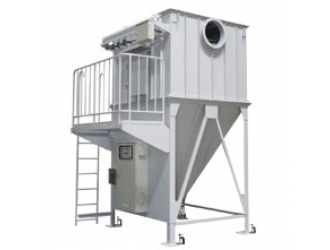

 | 大型パルスジェットシリーズ |  | （CF-F/CF-Pタイプ） |
|---|
お客様の用途に合わせた仕様
パルスジェット方式は、機械式の払い落とし機構と異なり、集塵機の連続運転が可能です。パルスジェットの噴射によって一瞬のうちに払い落としができ、これが一定間隔で行われるために、連続して安定した集塵を行うことができます。円筒ろ布採用のCF-Fタイプと菊形成型ろ布採用のCF-Pタ
イプがあります。
※送風機は別付となります。
特長
■圧縮エアにより瞬間的に効果的な払い落としを連続的に行えるため、圧力損失?風量の変動が少ない、安定した連続運転ができます。
■粉じんの量に応じて、払い落としサイクルと圧縮エアの噴射時間を容易に設定できます。
■大きなエアタンクを採用しており、安定したパルスジェットが得られます。
■粉じんの再付著を考慮したろ布配置にしてあり、払い落とし後の再付著は少なくなりました。
用途
粉體処理（移送?投入?混合?攪拌?袋づめ?秤量?口封）
その他
サンダ
サンドブラスト
バフ
研磨
粉體処理裝置
輸送裝置
製鋼
その他
繊維機械
研磨盤
窯業裝置
鋳造機器
専用工作機械
集塵プラント■カタログダウンロードはこちら
標準仕様表
| 形式 | ろ過面積 (m2) | エアー消費量 （L/min） | コンプレッサー容量 (kW) | 寸法 | 概略質量 （kg） | ||
|---|---|---|---|---|---|---|---|
| タテ | ヨコ | 高さ | |||||
| CF-FC12022P1 | 2.0 | 14.4 | 0.2 | 520 | 520 | 3250 | 300 |
| CF-FC12023P1 | 2.9 | 21.6 | 0.2 | 700 | 520 | 3250 | 360 |
| CF-FC12033P1 | 4.4 | 21.6 | 0.2 | 700 | 700 | 3250 | 440 |
| CF-FC12034P1 | 5.9 | 28.8 | 0.4 | 880 | 700 | 3250 | 510 |
| CF-FC12044P1 | 7.8 | 28.8 | 0.4 | 880 | 880 | 3250 | 570 |
| CF-FC12045P1 | 9.8 | 36 | 0.75 | 1060 | 880 | 3250 | 650 |
| CF-FC12046P1 | 11.8 | 43.2 | 0.75 | 1240 | 880 | 3250 | 710 |
| CF-FC12055P1 | 12.2 | 36 | 0.75 | 1060 | 1060 | 3250 | 720 |
| CF-FC12056P1 | 14.7 | 43.2 | 0.75 | 1240 | 1060 | 3250 | 800 |
| CF-FC12066P1 | 17.6 | 43.2 | 1.5 | 1240 | 1560 | 3750 | 1050 |
| CF-FC12067P1 | 20.6 | 50.4 | 1.5 | 1420 | 1560 | 3800 | 1150 |
| CF-FC15044P1 | 9.8 | 28.8 | 1.5 | 880 | 880 | 3550 | 650 |
| CF-FC15045P1 | 12.2 | 36 | 1.5 | 1060 | 880 | 3550 | 720 |
| CF-FC15046P1 | 14.7 | 43.2 | 1.5 | 1240 | 880 | 3550 | 800 |
| CF-FC15055P1 | 15.3 | 36 | 1.5 | 1060 | 1060 | 3550 | 810 |
| CF-FC15056P1 | 18.4 | 43.2 | 1.5 | 1240 | 1060 | 3550 | 900 |
| CF-FC15066P1 | 22.0 | 43.2 | 1.5 | 1240 | 1560 | 4100 | 1150 |
| CF-FC15067P1 | 25.7 | 50.4 | 1.5 | 1420 | 1560 | 4100 | 1250 |
| CF-FC15077P1 | 30.0 | 50.4 | 1.5 | 1420 | 1740 | 4400 | 1300 |
| CF-FC15078P1 | 34.3 | 57.6 | 2.2 | 1600 | 1740 | 4400 | 1500 |
| CF-FC15088P1 | 39.2 | 57.6 | 2.2 | 1600 | 1920 | 4700 | 1600 |
| CF-FC15098P1 | 44.1 | 57.6 | 2.2 | 1600 | 2100 | 4750 | 1700 |
| CF-FC15108P1 | 49.0 | 57.6 | 2.2 | 1600 | 2280 | 4750 | 1800 |
| CF-FC18066P1 | 26.5 | 43.2 | 2.2 | 1240 | 1560 | 4400 | 1300 |
| CF-FC18067P1 | 30.9 | 50.4 | 2.2 | 1420 | 1560 | 4400 | 1400 |
| CF-FC18077P1 | 36.0 | 50.4 | 2.2 | 1420 | 1740 | 4700 | 1500 |
| CF-FC18078P1 | 41.1 | 57.6 | 2.2 | 1600 | 1740 | 4750 | 1650 |
| CF-FC18088P1 | 47.0 | 57.6 | 2.2 | 1600 | 1920 | 5050 | 1800 |
| CF-FC18098P2 | 52.9 | 57.6 | 2.2 | 1600 | 2100 | 5050 | 1900 |
| CF-FC18108P2 | 58.8 | 57.6 | 2.2 | 1600 | 2280 | 5050 | 2100 |
| CF-FC18128P2 | 70.5 | 115.2 | 3.7 | 1600 | 2640 | 5050 | 2400 |
| CF-FC18148P2 | 82.3 | 115.2 | 3.7 | 1600 | 3000 | 5100 | 2700 |
| CF-FC18168P2 | 94.0 | 57.6 | 3.7 | 1600 | 3680 | 5100 | 3100 |
| CF-FC18188P2 | 105.8 | 57.6 | 3.7 | 1600 | 4040 | 5150 | 3300 |
| CF-FC18208P2 | 117.6 | 57.6 | 5.5 | 1600 | 4400 | 5150 | 3600 |
| CF-FC18228P2 | 129.3 | 115.2 | 5.5 | 1600 | 4760 | 5200 | 3900 |
| CF-FC18248P2 | 141.1 | 115.2 | 5.5 | 1600 | 5120 | 5200 | 4100 |
| CF-FC24128P2 | 94.0 | 275.2 | 5.5 | 1600 | 2640 | 5750 | 2800 |
| CF-FC24148P2 | 109.7 | 275.2 | 5.5 | 1600 | 3000 | 5800 | 3100 |
| CF-FC24168P2 | 125.4 | 137.6 | 5.5 | 1600 | 3680 | 5800 | 3500 |
| CF-FC24188P2 | 141.1 | 275.2 | 5.5 | 1600 | 4040 | 5850 | 3900 |
| CF-FC24208P2 | 156.7 | 137.6 | 7.5 | 1600 | 4400 | 5850 | 4300 |
| CF-FC24228P2 | 172.4 | 275.2 | 7.5 | 1600 | 4760 | 5900 | 4600 |
| CF-FC30148P2 | 137.2 | 275.2 | 7.5 | 1600 | 3000 | 6450 | 3600 |
| CF-FC30168P2 | 156.7 | 137.6 | 7.5 | 1600 | 3680 | 6450 | 4300 |
| CF-PC10022P1 | 9.6 | 14.4 | 0.75 | 610 | 610 | 3050 | 350 |
| CF-PC10023P1 | 14.4 | 21.6 | 0.75 | 840 | 610 | 3050 | 450 |
| CF-PC10033P1 | 21.6 | 21.6 | 1.5 | 840 | 840 | 3050 | 500 |
| CF-PC10034P1 | 28.8 | 28.8 | 1.5 | 1070 | 840 | 3100 | 600 |
| CF-PC10044P1 | 38.4 | 28.8 | 1.5 | 1070 | 1070 | 3100 | 700 |
| CF-PC10045P1 | 48.0 | 36 | 2.2 | 1300 | 1070 | 3100 | 800 |
| CF-PC10055P2 | 60.0 | 36 | 2.2 | 1300 | 1300 | 3150 | 950 |
| CF-PC10056P2 | 72.0 | 43.2 | 2.2 | 1530 | 1300 | 3650 | 1050 |
| CF-PC10066P2 | 86.4 | 43.2 | 3.7 | 1530 | 1850 | 4000 | 1350 |
| CF-PC10067P2 | 100.8 | 50.4 | 3.7 | 1760 | 1850 | 4000 | 1500 |
| CF-PC10077P2 | 117.6 | 50.4 | 3.7 | 1760 | 2080 | 4300 | 1650 |
| CF-PC10087P2 | 134.4 | 50.4 | 5.5 | 1760 | 2310 | 4350 | 1800 |
| CF-PC10097P2 | 151.2 | 50.4 | 5.5 | 1760 | 2540 | 4400 | 2000 |
| CF-PC10107P2 | 168.0 | 50.4 | 5.5 | 1760 | 2770 | 4400 | 2200 |
| CF-PC75022P1 | 7.2 | 14.4 | 0.4 | 610 | 610 | 2800 | 300 |
| CF-PC75023P1 | 10.8 | 21.6 | 0.75 | 840 | 610 | 2800 | 400 |
| CF-PC75033P1 | 16.2 | 21.6 | 0.75 | 840 | 840 | 2800 | 450 |
| CF-PC75034P1 | 21.6 | 28.8 | 1.5 | 1070 | 840 | 2800 | 550 |
| CF-PC75044P1 | 28.8 | 28.8 | 1.5 | 1070 | 1070 | 2850 | 650 |
| CF-PC75045P1 | 36.0 | 36 | 1.5 | 1300 | 1070 | 2850 | 700 |
| CF-PC75055P1 | 45.0 | 36 | 2.2 | 1300 | 1300 | 2850 | 800 |
| CF-PC75056P2 | 54.0 | 43.2 | 2.2 | 1530 | 1300 | 3400 | 950 |
| CF-PC75066P2 | 64.8 | 43.2 | 2.2 | 1530 | 1850 | 3700 | 1200 |
| CF-PC75067P2 | 75.6 | 50.4 | 3.7 | 1760 | 1850 | 3700 | 1350 |
| CF-PC75077P2 | 88.2 | 50.4 | 3.7 | 1760 | 2080 | 4050 | 1500 |
| CF-PC75087P2 | 100.8 | 50.4 | 3.7 | 1760 | 2310 | 4050 | 1650 |
| CF-PC75097P2 | 113.4 | 50.4 | 3.7 | 1760 | 2540 | 4050 | 1800 |
| CF-PC75107P2 | 126.0 | 50.4 | 5.5 | 1760 | 2770 | 4100 | 2000 |
| CF-PC75108P2 | 144.0 | 57.6 | 5.5 | 1990 | 2770 | 4100 | 2200 |
※製品かんたん検索は、機種選定の目安としてご使用いただくためのものです。仕様の詳細については、最寄の當社支店?営業所までご相談下さい。
