產品簡介：

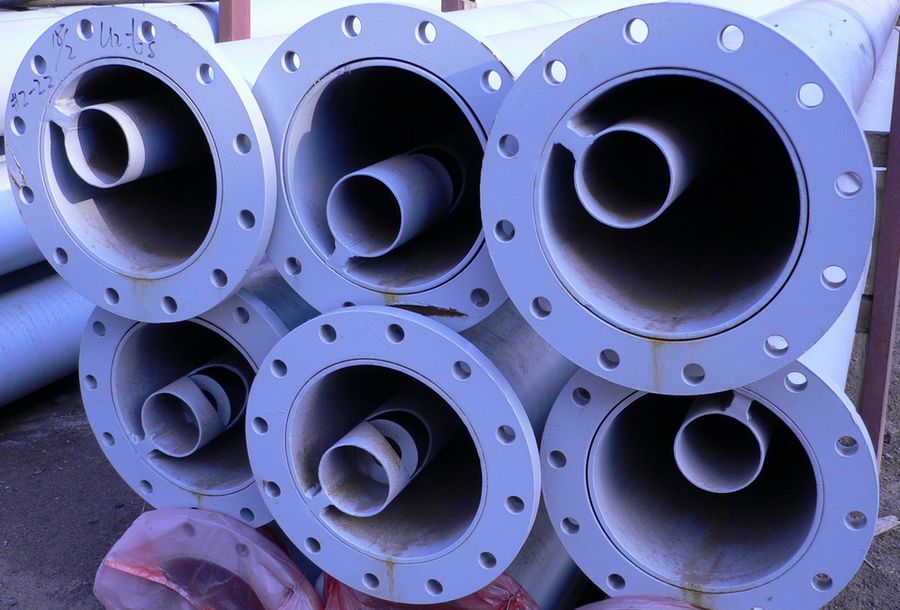

氧化鋁貯運以濃相輸送技術輸送物料，其屬氣力輸送中的靜壓輸送技術。濃相輸送在輸送過程中直接利用壓縮空氣的靜壓能來推動物料，且物料是以非懸浮態栓狀流動，因此要求的風速低，不存在動能轉換和顆粒間的摩擦損失，故能耗、管壁磨損和氧化鋁破損比稀相低。在系統中，濃相管采用內套管氣力輸送技術。內套管技術是解決高磨損、大輸送能力、遠距離輸送的理想方案。系統通過輸送管道的自調節內套管實現穩態輸送，并防止了堵管的發生。輸送能力在30—60t/h。
工作原理：
在粉狀物料輸送過程中，壓縮空氣進入壓力罐流化器（排料管），在湍流狀態下將物料流態化，使物料同時通過主輸送管和內套管，內套管上特別設計的開口在主輸送管上形成紊流，在紊流狀態下，物料積聚并分割成料段；其主要工作原理如下：
當主輸送管道中物料發生積聚并可能發生堵管時，由于阻力增大，進入內套管的空氣流量大量增加，內套管內空氣流速迅速增大，導致其中兩個開口氣流射流產生的壓差大于輸送兩點間的料段壓力，使堆積的物料被分割吹散，輸送空氣重新流入主輸送管。重新流入主輸送管的空氣在此區域形成紊流。這樣料段不斷分割、移動、吹散，將物料不斷向前輸送。
結構組成：

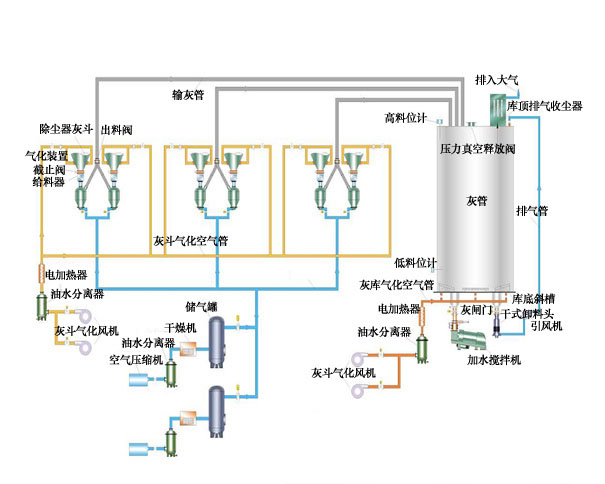

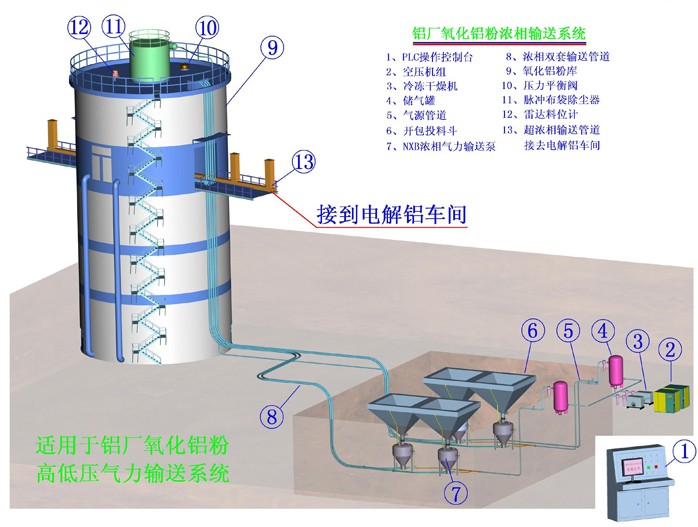

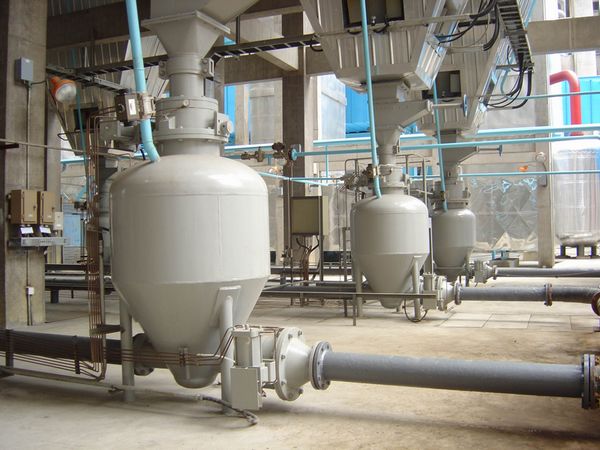

氧化鋁濃相輸送系統主要由物料切斷閥、膨脹節、鐘罩閥、壓力罐、儲氣罐、排氣閥、輸出氣動球閥、出口錐、噴嘴、助吹閥、減壓閥、輸送管道、換向器、壓力變送器、料位傳感器、PLC 控制系統等部分組成。
1．濃相輸送技術與普通氣力輸送相比較，具有以下優點：由于采用靜壓輸送，壓縮空氣用量比普通氣力輸送少，輸送等量的氧化鋁時動力消耗少2/3以上。
2．固氣混合比高達60：1普通氣力輸送的固氣比均在30：1以下，管徑可相應縮小以輸送壓力低，排出廢氣少，過濾面積減少，過濾器相應減小。
3．輸送速度低，僅2～3m/s， 對管道磨損小，可使用普通鋼管，且運行噪音小。
4．設備簡單，維修工程量很小。
5．輸送高度達30～40m，輸送距離可達450m。主管直徑可達150～200mm。最大能力為30t/h。
6．物料在輸送中破損小，并且在管子彎道處也不結垢，輸送管道在轉彎處也無需特種保護。
7．易于實現全自動控制，操作人員少。
8．卸料靈活，設備布置方便。
