風機消聲器

SQS—SP型蒸汽排放消音器
結構形式
本系列消聲器為小孔噴注放散型消音器。
適用范圍

適用于降低小型鍋爐排放蒸汽時產生的動力性噪聲。

注：本系列消音器額定排汽壓力按1.3MPa設計的，如排汽壓力為0.8MPa，選用消聲器應比排放管徑大一級選用：排汽壓力為2.0MPa時應比排放管小一級選用。

SQS—KXP型鍋爐排汽消音器
結構形式本系列消音器為小孔噴注與擴容降壓組合式結構，具有重量輕、體積小、頻帶寬等特點。
　　　　　　　　　　　　　　　　
適用范圍本系列消音器廣泛用于冶金、熱電化工、石油等工業部門中各種鍋爐蒸汽向空排放及安全閥排汽消聲。
規格、性能、外形尺寸

注：用于安全閥排氣放空消聲器，請注明安全閥排量，啟跳壓力(表壓)，介質溫度。

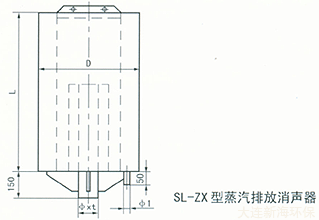

SQS—ZX型蒸汽排放消音器
結構形式本系列消聲器利用節流降壓和小孔噴注兩種消聲機理，采用多級減壓管通過適當?shù)慕M合，制成具有寬頻帶消音的復合式消音器。

適用范圍本系列消音器廣泛用于鍋爐排汽放空，也可用于其它氣體(如空氣、過熱蒸汽、氮氣、氧氣以及各種空壓機、鼓風機等多余氣體的排汽消聲。
規格、性能、外形尺寸

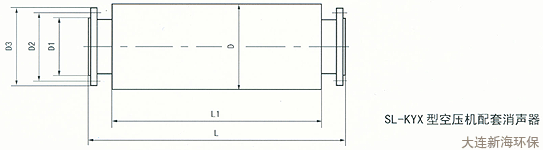

SQS—KYX型空壓機配套消音器
結構形式本系列消聲器采用阻性吸聲段與抗性段相結合的阻抗復合形消音器，可與不同風量的空壓機相配套。
適用范圍本系列消聲器主要用于降低空壓機進排氣口產生的空氣動力性噪聲，阻損小于200Pa，消聲量≥25dB(A)。
規格、性能、外形尺寸

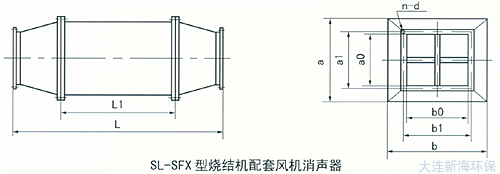

SQS—SFX型燒結機配套風機消音器
結構形式燒結機配套風機消音器系阻性片式結構，整個系列可與不同風量的風機配套。
適用范圍主要用于控制與燒結機配套主抽風機、機尾除塵風機、粉焦除塵等風機放散氣體產生的動力性噪聲。
規格、性能、外形尺寸

SQS—ZFX型助燃風機配用消音器
結構形式助燃風機消音器系列管型吸聲結構，整個系列可與不同風量的助燃風機配套。

適用范圍主要用于控制煉鐵熱風爐助燃風機產生的動力性噪聲。
規格、性能、外形尺寸

SQS—KODP型氧氣放散消音器
結構形式本系列消音器是一種擴容阻抗復合式消音器，內部結構采用了抗燃性能好的不銹鋼及鋁合金。
適用范圍本系列消聲器適用于降低氧氣壓縮機后放散氧氣時產生的動力性噪聲。
規格、性能、外形尺寸

SQS—OX、SQS—QH型高壓離心風機消音器

結構形式本系列消聲器為一種阻抗復合式消聲器，其阻性段采用列管吸聲通道，抗性段采用了多室抗性腔直通道及十字形吸聲片形式，從而保證了在較寬頻帶范圍內具有足夠的消聲量。

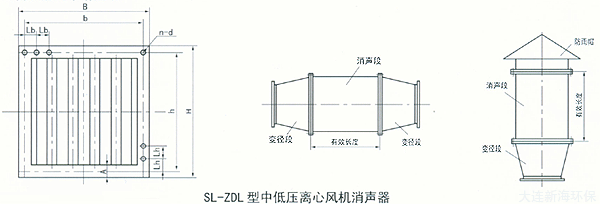

SQS—ZDL型中低壓離心風機消音器
結構形式本系列消聲器為片式阻性消聲器，維修更換方便，分為A、B、C三種片型，適應不同的消聲頻率特性，可按需要選用，并有單節1m及1.5m、2m、2.5m、3m五種長度獲得合理消聲量。
適用范圍本系列消聲器適用于工業與民用建筑中具有一般用途的中低壓離心通風機配套。例如：4-72、4-73、5-48、6-48等系列中各機號的風機，在作為通風換氣、鍋爐鼓風使用中都可以用本系列消聲器作為降低風機進、排氣噪聲。當消聲器通過流量在1000-700000m³／h范圍內，消聲器耐壓<8000Pa，消聲量大于25dB(A)。
使用注意事項
1．消聲器片間流速一般可選等于管道流速，對于民用建筑消聲器片間流速V通常取V=3-10m／s，對于工業消聲器可取V=12—25m／s，大不超過30m／s。
2．消聲器前后需加變徑管，訂貨時就應提供對應管道截面尺寸及法蘭尺寸。3．如需加防雨罩請注明。

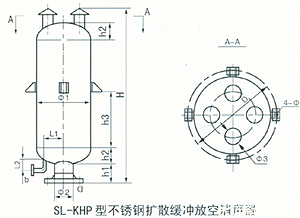

SQS—KHP型不銹鋼擴散緩沖放空消音器
結構形式本消聲器是一種擴容緩沖、小孔噴注與吸聲結構相結合的復合消聲器，在材質上采用既抗燃又耐腐蝕的不銹鋼，適用于氧氣、氮氣、空氣、化工工藝氣體及水蒸汽在排放時產生的排氣噴流噪聲。

技術性能1．適用放散量：4000-128000m³／h(標況)：2．適用壓力：放空閥前壓力0.2MPa

　　8、其他特殊要求也請一并寫上。

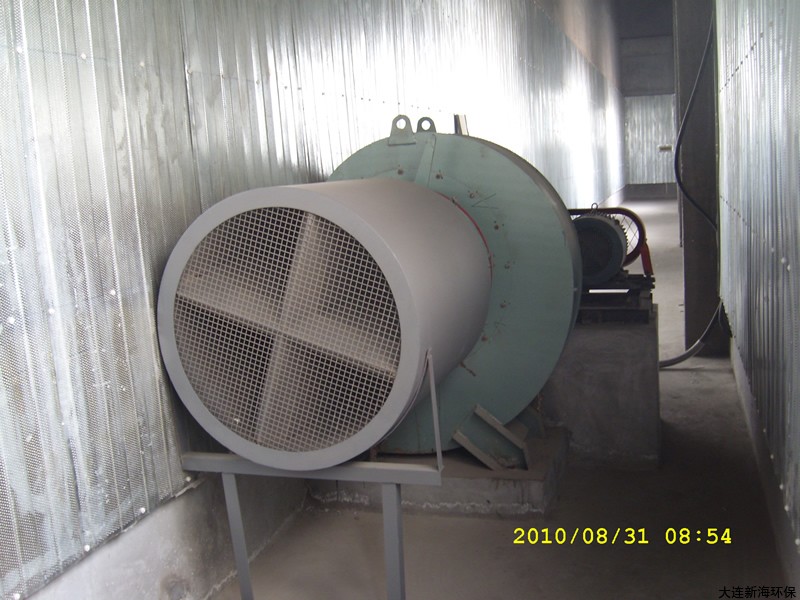

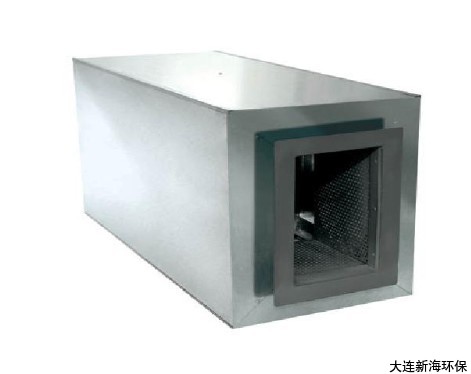

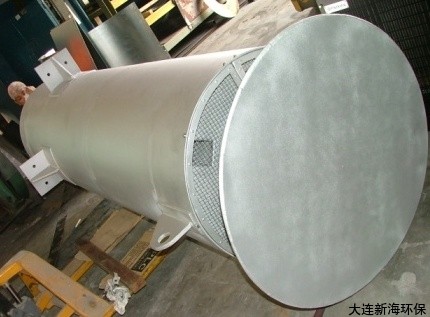

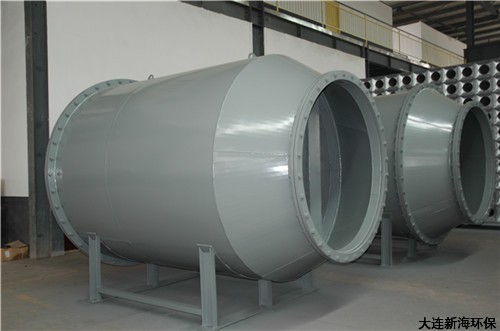

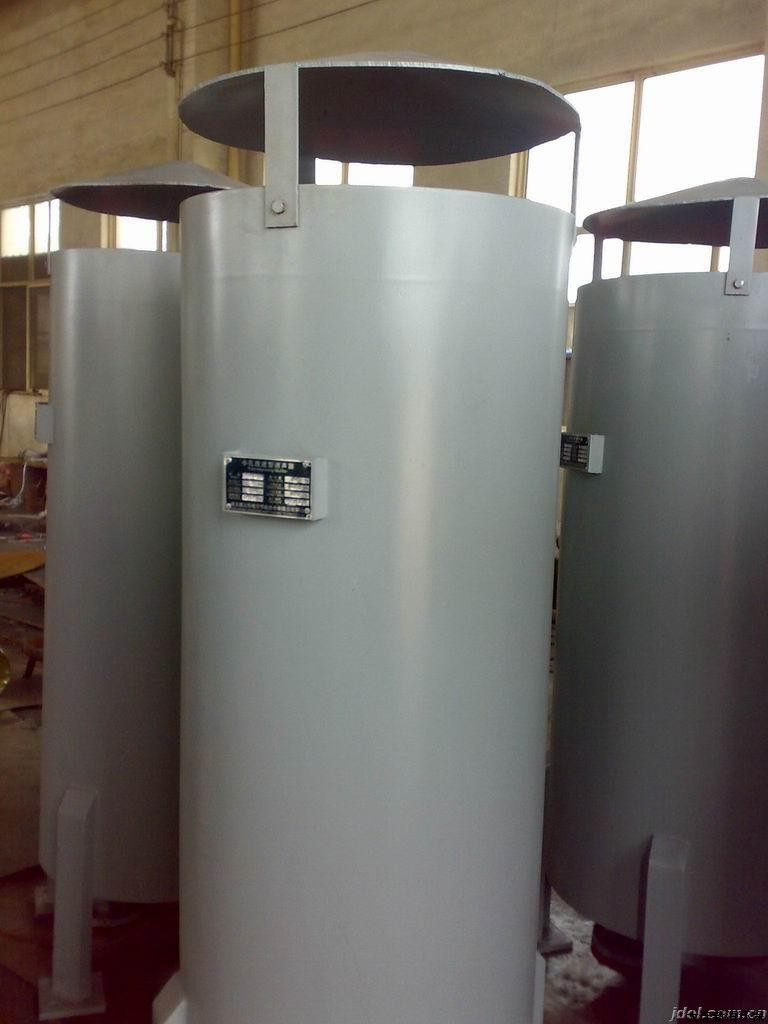

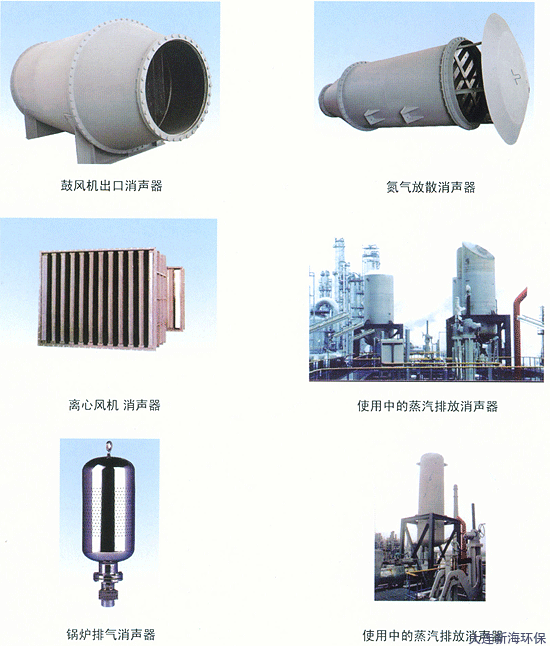

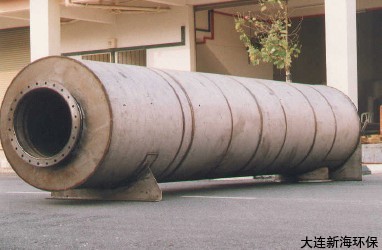

部分消聲器產品圖：
